隨著電子產品信號頻率的提升和上升沿時間的縮短，電磁干擾（EMI）問題愈發嚴峻。據統計，60%的EMI問題可以通過優化高速PCB設計解決。作為專業PCB設計公司，深圳宏力捷電子深知EMI控制對產品性能和合規性的重要性，以下將詳解高速PCB設計中的九大EMI規則，幫助工程師和客戶高效規避風險。

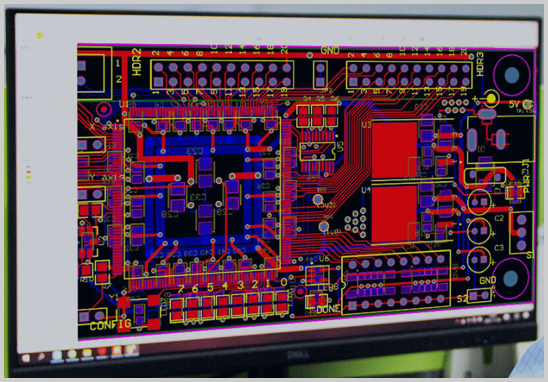

高速PCB設計EMI的九大核心規則
1. 高速信號走線屏蔽規則
在高速PCB設計中，關鍵信號線（如時鐘信號）需進行屏蔽處理，以防止電磁泄漏。若未完全屏蔽，EMI會通過信號線輻射到周圍電路。
- 解決方案：在多層板中，將高速信號線布置在內層，并在其上下層鋪銅接地作為屏蔽層。屏蔽線建議每1000mil打孔接地，確保屏蔽有效性。
2. 高速信號走線閉環規則
高速信號走線若形成閉環（如環形天線），會顯著增強EMI輻射。例如，相鄰兩層信號線若平行布線且未妥善處理，可能形成閉環。
- 解決方案：避免閉環設計。若無法避免，可在閉環中添加電阻或電容破壞諧振條件，減少輻射。
3. 高速信號走線開環規則
開環走線同樣會導致EMI問題，例如線形天線效應。開環區域越大，EMI輻射強度越高。
- 解決方案：優化布線路徑，減小開環區域面積。蛇形走線時需遵循對稱原則，避免信號反射和輻射增強。
4. 特性阻抗連續規則
高速信號在層間切換時，若特性阻抗不連續，會導致信號反射，進而增加EMI。例如，線寬或介質厚度的突變會破壞阻抗匹配。
- 解決方案：通過仿真工具計算阻抗參數，確保同層布線寬度連續，不同層阻抗匹配。使用端接電阻（如串聯或并聯電阻）消除反射。
5. 布線方向規則
相鄰層布線方向若平行（如頂層水平、底層水平），會增加層間串?dāng)_和EMI。
- 解決方案：遵循“橫平豎垂”原則，相鄰層布線方向垂直，減少耦合效應。
6. 拓撲結構規則
高速PCB的拓撲結構直接影響信號完整性和EMI。例如，菊花鏈?zhǔn)酵負溥m用于低頻場景，而星形對稱結構更適合高頻設計。
- 解決方案：優先采用星形拓撲，確保信號同步性和回流路徑一致性。
7. 走線長度諧振規則
若走線長度為信號波長的1/4整數倍，會產生諧振，導致EMI急劇增加。
- 解決方案：通過仿真工具分析走線長度，避免諧振條件。必要時縮短關鍵信號路徑。
8. 回流路徑規則
高速信號需有明確且最小的回流路徑?；亓髀窂矫娣e越大，EMI輻射越強。
- 解決方案：在信號線附近布設完整的地平面，確?；亓髀窂蕉糖疫B續。
9. 器件退偶與電容擺放規則
電源噪聲是EMI的重要來源。若去耦電容未合理布局，電源線可能成為輻射源。
- 解決方案：在關鍵器件（如CPU、DDR）附近放置高頻去耦電容（0.1μF），并遵循“就近原則”。
深圳宏力捷電子的EMI解決方案
作為專業PCB設計公司，宏力捷電子提供從布局、疊層設計到EMC仿真的全流程服務：
1. 多層板設計：支持8層及以上高密度布線，優化層間隔離和阻抗控制。
2. BGA封裝處理：針對高引腳器件，采用差分對布線和扇出優化，減少串?dāng)_。
3. 盲孔/埋孔技術：通過精準的孔徑設計，縮短信號路徑，降低EMI風險。
4. 一站式服務：客戶僅需提供原理圖，即可完成BOM表制作、供應商對接及樣品打樣。
結語
高速PCB設計的EMI控制是一項系統工程，需從布局、布線到材料選擇全面優化。深圳宏力捷電子憑借豐富的行業經驗和技術實力，為客戶提供高效、可靠的EMI解決方案，助力電子產品通過EMC認證并提升市場競爭力。
