一、PCBA測試：FCT與ICT是什么？
在電子制造領域，PCBA（印刷電路板組裝）的質量直接影響產品的穩定性。為了確保PCBA的可靠性，行業普遍采用兩種核心測試方法：FCT（Functional Circuit Test，功能測試）和ICT（In-Circuit Test，在線測試）。

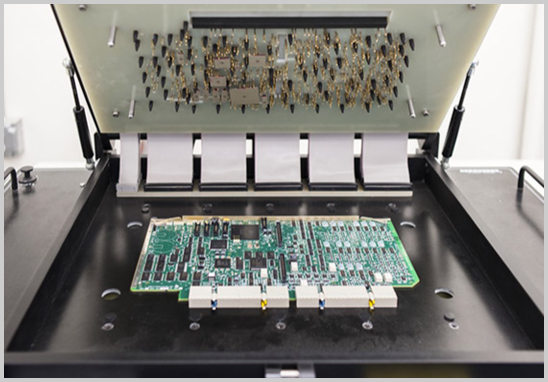

- ICT測試：通過探針接觸PCBA上的測試點，檢測電路的開路、短路、元件參數異常等問題。它屬于靜態測試，通常在不通電狀態下進行，適合快速定位焊接缺陷或元件錯裝問題。
- FCT測試：模擬真實工作環境，對PCBA進行通電運行測試，驗證其功能是否符合設計要求。例如，檢測電源管理芯片的紋波抑制比、MCU的通信協議是否正常等。
二、FCT與ICT的核心差異：選對測試策略的關鍵
1. 測試維度不同
- ICT：聚焦電路的物理特性，檢測元件級問題（如電阻值偏差、焊點虛焊）。
- FCT：關注系統級功能，驗證模塊間協同工作是否正常（如傳感器數據采集、通信接口響應）。
2. 測試階段不同
- ICT優先：通常在PCBA組裝完成后立即進行，快速篩選出制造缺陷（如短路、開路），避免后續FCT測試的資源浪費。
- FCT后置：在ICT通過后進行，模擬產品實際運行狀態，確保功能完整性。
3. 測試成本與效率
- ICT：設備投入較高（需專用測試夾具和探針卡），但測試速度快，適合大批量生產。
- FCT：需定制化測試環境（如信號源、負載模擬器），開發成本較高，但能更真實反映產品性能。
三、實際應用場景：如何選擇FCT與ICT？
案例1：消費電子（如手機主板）
- ICT測試：快速檢測焊接不良問題（如BGA封裝芯片的焊球短路）。
- FCT測試：模擬充電、通信、傳感器功能，確保整機運行穩定。
案例2：汽車電子（如ECU控制板）
- ICT測試：驗證CAN總線線路連通性，避免設計錯誤導致的通信失效。
- FCT測試：在-40℃~125℃環境下測試ECU的實時響應能力。
案例3：醫療設備（如監護儀主板）
- ICT測試：檢測高精度電阻、電容的參數偏差。
- FCT測試：通過冗余信號校驗和EMC測試，確保設備在復雜電磁環境下的可靠性。
四、最佳實踐：FCT與ICT的協同策略
1. 分層攔截缺陷
- 第一道防線：ICT測試快速定位制造缺陷（如焊接問題）。
- 第二道防線：FCT測試驗證功能完整性，攔截設計或邏輯錯誤。
2. 測試流程優化
- 先ICT后FCT：避免因制造缺陷導致FCT誤判，節省測試時間。
- 自動化整合：通過ATE（自動測試設備）實現ICT與FCT的無縫銜接，提升效率。
3. 動態調整測試策略
- 小批量生產：優先使用FCT測試，快速驗證功能需求。
- 大批量生產：結合ICT快速篩選缺陷，再通過抽樣FCT測試確保功能一致性。
五、深圳宏力捷電子的PCBA測試服務優勢
作為擁有20余年PCBA加工經驗的廠家，深圳宏力捷電子提供從設計、制造到測試的一站式服務：
- 設備優勢：配備多條SMT/DIP生產線，支持高速ICT測試和定制化FCT測試環境。
- 技術能力：針對高頻信號測試、動態負載測試等復雜需求，提供高精度夾具和屏蔽措施。
- 行業覆蓋：服務涵蓋消費電子、汽車電子、醫療設備等領域，累計交付超百萬套高可靠性PCBA產品。
六、結語
PCBA測試是電子制造質量管控的核心環節。通過科學運用FCT與ICT的協同策略，不僅能高效攔截制造缺陷，還能確保產品在實際應用中的穩定性。深圳宏力捷電子建議：根據產品特性、生產規模和成本預算，靈活選擇測試組合方案，讓每一塊PCBA都經得起嚴苛的市場考驗！
