在PCBA生產過程中，波峰焊是一種廣泛應用的焊接工藝，尤其適用于雙面插件（DIP）元件的焊接。波峰焊不僅提高了焊接的生產效率，還能夠保證焊點的一致性與可靠性。然而，在選擇波峰焊時需要注意多方面的因素，以確保焊接效果符合產品的品質要求。
波峰焊技術原理及其在PCBA生產中的應用
波峰焊（Wave Soldering）是一種利用液態焊料的波峰來實現焊接的方法。具體來說，將液態焊料（通常是錫合金）加熱到一定溫度，然后通過噴嘴將其擠壓形成類似波浪的形狀。當PCB通過這道“波峰”時，底部的焊盤和插裝元件的引腳與焊料接觸，進而實現焊接。
波峰焊主要用于焊接DIP（Dual In-line Package）元器件和某些通孔器件。在波峰焊的生產流程中，PCB板先經過助焊劑涂布，然后通過預熱區進入焊接區，最后冷卻定型。波峰焊可以有效減少焊接缺陷，如橋接、冷焊等問題，使焊接更可靠。
選擇波峰焊的優勢
選擇波峰焊有多方面的優勢，特別是在中小批量的生產需求中更為顯著。以下是波峰焊的主要優勢：
1. 生產效率高：波峰焊能夠在短時間內完成焊接，大幅提升生產效率，適用于批量化生產。
2. 焊接一致性強：由于采用自動化焊接工藝，波峰焊能夠?qū)崿F(xiàn)穩定且一致的焊接效果，焊點強度和可靠性高。
3. 適合通孔元器件：波峰焊特別適合于DIP及通孔元器件的焊接，與傳統手工焊接相比，波峰焊大大減少了操作誤差。
4. 降低人工成本：采用自動化焊接工藝減少了對人工的依賴，有助于降低生產成本，同時確保了焊接質量。
選擇波峰焊時的注意事項
盡管波峰焊具有多方面的優勢，但在PCBA生產中使用波峰焊時也需要關注一些關鍵事項，以確保焊接質量。以下是選擇波峰焊時需要注意的幾點：
1. 合理選擇助焊劑
助焊劑的選擇對波峰焊的焊接效果至關重要。助焊劑不僅能有效去除氧化層，確保焊點質量，還能增強焊料的流動性和潤濕性。選擇助焊劑時應根據PCB材質、焊料類型及元器件特點綜合考慮，避免使用不合適的助焊劑造成焊接缺陷，如焊點污染或殘留過多。
2. 控制預熱溫度和時間
預熱是波峰焊中不可忽視的一個步驟。在波峰焊工藝中，預熱的主要目的是將PCB逐漸加熱到適合焊接的溫度，同時幫助揮發助焊劑中的溶劑成分。預熱溫度和時間過高或過低都會影響焊接效果，甚至可能損傷PCB和元器件。一般來說，預熱溫度應控制在100°C至150°C之間，具體溫度需要根據PCB的材質和厚度適當調整。
3. 波峰高度的控制
波峰高度直接影響焊料的接觸面積和焊接強度。波峰高度過低可能導致焊接不完全，形成虛焊或漏焊；而波峰高度過高則可能會造成焊接橋接，增加返修成本。通常建議波峰高度設置在PCB厚度的2/3左右，并根據元器件的種類和焊接需求進行適當?shù)奈⒄{(diào)。
4. 優化傳送帶速度
傳送帶速度也需要精確控制，以確保PCB板能夠在適當?shù)臅r(shí)間內通過焊接區。如果傳送帶速度過快，焊料與PCB的接觸時間不足，可能導致焊接不完全；而如果速度過慢，則可能導致焊點過大或焊料過多，形成焊接橋接。因此，在實際生產中應根據PCB的焊接面積和焊料流動性適當調整傳送帶速度。
5. 關注冷卻過程
冷卻是波峰焊最后一個重要步驟。冷卻速度應適當，避免過快或過慢的冷卻導致焊點內部產生應力，使焊點脆弱或開裂。為此，建議在波峰焊冷卻區采用風冷或強制冷卻設備，以確保焊點快速固化、結構穩定。
6. 定期維護設備
波峰焊設備的維護保養直接影響焊接效果。在日常使用中，定期清潔設備中的焊料殘留及氧化物，確保噴嘴和焊料泵的通暢。同時，應定期檢查助焊劑噴嘴、焊料泵、溫控系統等部件的工作狀態，確保設備穩定運轉。
深圳宏力捷電子的PCBA加工服務優勢

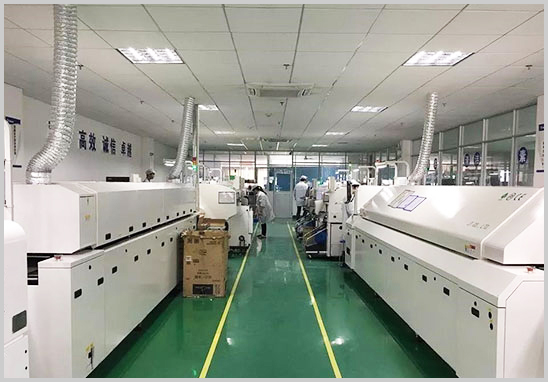

深圳宏力捷電子在PCBA加工服務中，依托先進的波峰焊設備和技術，能夠?yàn)榭蛻籼峁└咝?、可靠的焊接解決方案。我們的服務優勢包括：
- 設備齊全：我們擁有先進的波峰焊設備及自動化生產線，能夠高效處理各類通孔元器件的焊接需求。
- 技術專業：我們的團隊擁有豐富的波峰焊操作經驗，能夠根據客戶的產品特性制定最佳的焊接方案，并對焊接效果進行嚴格把關。
- 質量保障：我們?cè)诿恳画h(huán)節都嚴格控制工藝參數，確保焊接質量符合行業標準，并通過完善的測試流程確保產品質量可靠性。
- 定制化服務：我們根據客戶的需求，提供個性化的波峰焊解決方案，幫助客戶在保證產品質量的前提下降低生產成本。
通過深圳宏力捷電子的PCBA加工服務，您可以體驗到高效、精準的波峰焊接工藝，讓您的產品在焊接質量和生產效率方面得到雙重保障。如果您有PCBA加工需求，歡迎隨時與我們聯系，深圳宏力捷電子將竭誠為您提供優質的PCBA加工服務。
