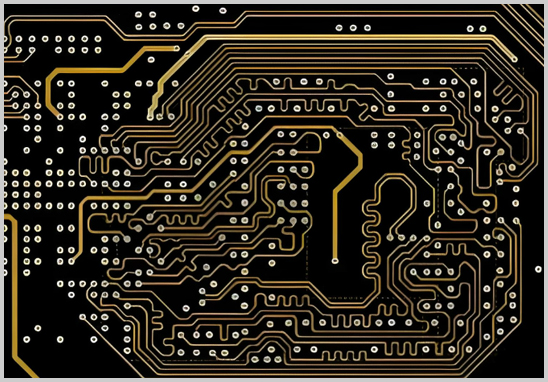

很多剛接觸PCB設計的朋友看到板子上那些“彎彎繞繞”的走線，第一反應可能是——設計師畫歪了？其實不是，這是一種很常見的布線技巧，叫蛇形走線（Serpentine Routing）。它看起來像蛇一樣彎來彎去，但背后有很明確的目的，尤其在高速PCB設計中很常見。
根據《High-Speed Digital Design: A Handbook of Black Magic》中的解釋，蛇形走線的本質作用是調整信號路徑長度，從而實現延時補償或信號同步。
蛇形走線的主要應用場景
1. 延時補償（Length Matching）
高速信號的傳輸速度是有限的（通常在FR4材料中約為信號光速的 1/2~2/3，即約15~20cm/ns），如果兩條相關信號線長度差異太大，就會出現時序偏差。
舉個例子：在DDR內存總線設計中，如果數據線（DQS、DQ）和時鐘線的長度不同，會導致采樣錯誤。這時就需要用蛇形走線“加長”較短的那一條，讓信號同時到達接收端。
2. 差分信號對的等長處理
像USB 3.0、LVDS、PCIe這樣的高速差分信號要求差分對等長，差分走線中如果一條長一條短，就會破壞差分平衡。蛇形走線可以幫短的那一條“補齊”。
3. BGA封裝引出的長度匹配
在BGA封裝芯片的PCB設計中，引腳分布密集，走線繞行距離差別大，蛇形走線能在有限空間內完成等長補償。
4. 高頻射頻電路中的相位調節
在射頻電路中，有時需要通過微調走線長度改變信號相位，這時也會用到蛇形走線。
蛇形走線的設計注意事項
雖然蛇形走線是個好工具，但用不好反而會帶來信號完整性問題。行業資料（IPC-2221、IPC-2141A）給出的建議包括：
1. 不要過多彎折
蛇形過密會形成寄生電容和電感，可能引起信號反射和串?dāng)_。一般建議蛇形的折彎間距≥3倍線寬。
2. 高速差分對的蛇形應同步布局
差分對加蛇形時，最好兩條線的彎曲節奏一致，避免差分模式被破壞。
3. 優先直線，蛇形為輔
能通過優化器件布局和走線路徑實現等長，盡量避免大面積蛇形。蛇形只是補救措施，不是主流布線手段。
4. 考慮EMI問題
蛇形走線的彎折會產生輻射效應，高速數字信號中應避免蛇形段過長。
宏力捷電子的優勢
作為專業的PCB設計公司，深圳宏力捷電子在多層板、高速板、BGA封裝、盲孔/埋孔設計等方面都有豐富經驗。
我們不僅能幫您合理使用蛇形走線實現信號同步，還能提供原理圖到成品樣板的一站式服務：
- 電路板布局布線
- BOM表建立與供應商搜尋
- 樣品制作與測試
- 高速信號SI/PI仿真優化
這樣，您只需要提供原理圖，剩下的交給我們就好。
PCB設計蛇形走線常見問答（Q&A）
Q1：蛇形走線會影響信號質量嗎？
會的，尤其是在高速信號中，過密或過長的蛇形走線可能帶來串?dāng)_、阻抗不連續、反射等問題。所以設計時要遵循IPC-2221的建議，保持合理間距和折彎比例，并配合SI仿真。
Q2：蛇形走線的寬度和間距有標準嗎？
一般來說，蛇形走線的彎曲間距建議≥3倍線寬，過密容易產生寄生效應。具體參數還需要結合板材介電常數、信號速率來計算。
Q3：蛇形走線只能用在高速數字電路嗎？
不一定。雖然高速數字設計（如DDR、PCIe、USB 3.0等）最常見，但在射頻電路、時鐘分配、差分對、甚至部分模擬電路中，也可能需要蛇形走線做相位或延時調整。
Q4：蛇形走線必須成“蛇形”嗎？
不一定是嚴格的波浪形，有時會采用“U形”或“S形”來補償長度，只要滿足等長要求并保持信號完整性即可。
Q5：蛇形走線越多越好，能保證時序嗎？
不是。蛇形走線是“補償手段”，并不是多多益善。如果布局階段能通過合理器件擺放、直線路徑等方式實現等長，那會比用蛇形更優。
Q6：怎么判斷蛇形走線設計得合不合理？
可以通過高速信號仿真（SI Simulation）或測試示波器眼圖來判斷。如果眼圖清晰、抖動小、波形穩定，說明設計合理；反之，則需要優化走線形狀和間距。
蛇形走線不是“花里胡哨”的裝飾，而是高速PCB設計中不可或缺的技巧。
無論是做DDR、USB 3.0、PCIe，還是BGA高速引出，只要涉及高速信號同步，蛇形走線就可能出現。用得好，能讓您的產品穩定可靠；用不好，就可能引發隱蔽的信號問題。
如果您在PCB設計中遇到蛇形走線的難題，歡迎聯系宏力捷電子，我們會根據您的項目需求給出最優的設計方案。
