深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務。接下來為大家介紹PCB設計編輯原理圖的方法。
一、元件的重新編號
PCB設計編輯原理圖常利用復制的功能，復制完之后會存在位號重復或者同類型元件編號雜亂的現象，使后期BOM表的整理十分不便。重新編號可以對原理圖中的位號進行復位和統一，方便設計及維護。

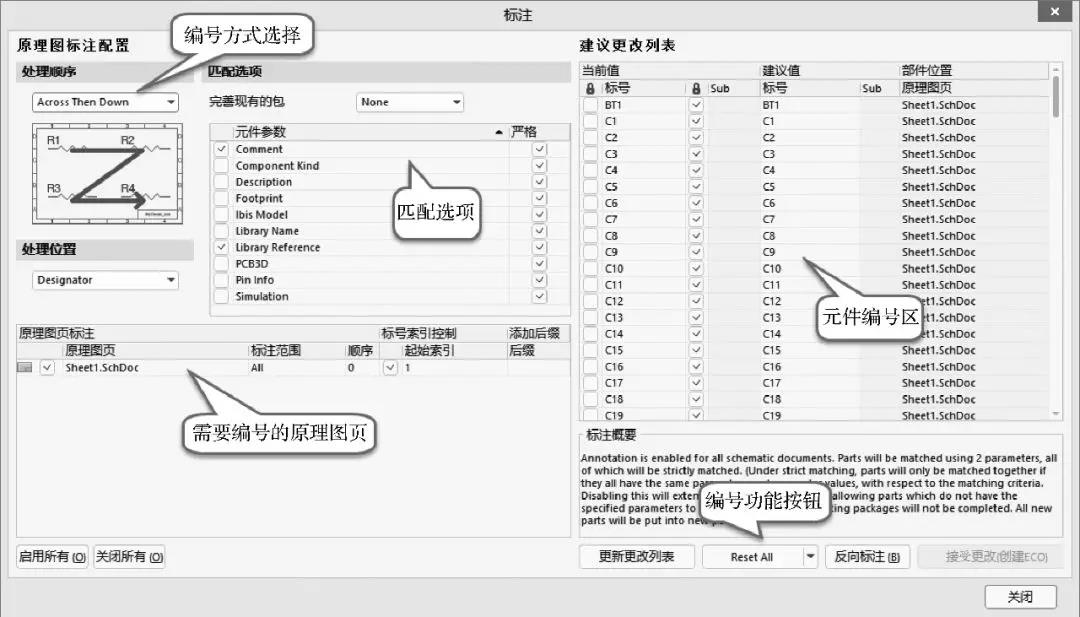

1、PCB設計軟件Altium Designer提供非常方便的元件編號功能，執行菜單命令“工具-標志-原理圖標注”（快捷鍵“TAA”），進入編號編輯對話框，如圖1所示。
圖1 編號編輯對話框
2、處理順序：PCB設計軟件Altium Designer提供4種編號方式。
① Up Then Across：先下而上，后左而右。
② Down Then Across：先上而下，后左而右。
③ Across Then Up：先左而右，后下而上。
④ Across Then Down：先左而右，后上而下。

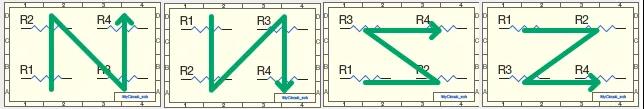

4種編號方式分別如圖2所示。可以根據自己的需求進行選擇，不過建議常規選擇第4種“Across Then Down”方式。
圖2 4種編號方式
3、匹配選項：按照默認設置即可。
4、原理圖頁標注：用來設定工程中參與編號的原理圖頁，如果想對此原理圖頁進行編號，在前面進行勾選，不勾選表示不參與。
5、建議更改列表：列出元件當前編號和執行編號之后的新編號。
6、編號功能按鈕如下。
① 單擊“Reset All”按鈕，復位所有的元件編號，使其變成“字母+?”的格式。
② 單擊“更新更改列表”按鈕，對元件列表進行編號變更，系統就會根據之前選擇的編號方式進行編號。
③ 單擊“接受更改（創建ECO）”按鈕，接受編號變更，實現原理圖的變更，如圖 3所示，會出現工程變更單，將變更選項提供給用戶進行再次確認?？梢詧?zhí)行“驗證變更”來驗證變更是否可以，如果可以，在右側“檢測”欄會出現對鉤表示全部通過。通過之后，單擊“執行變更”按鈕執行變更，即可完成原理圖中位號的重新編輯。
圖3 工程變更單

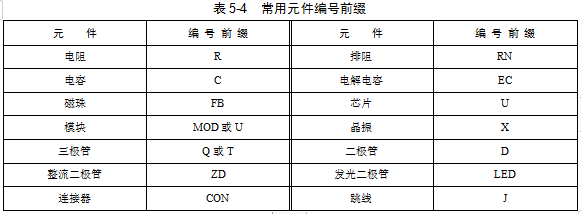

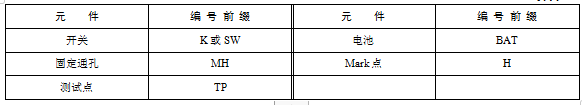

常用元件編號前綴可以參考表5-4。
二、元件屬性的更改
有時畫好原理圖后，又需要對某些同類型元件進行屬性的更改，一個一個地更改比較麻煩，PCB設計軟件Altium Designer提供了比較好的全局批量更改方法。下面以相同阻值電阻更改為另外阻值為例進行說明，其他屬性更改，如更改封裝、Comment值等信息，可以參考這個方法。

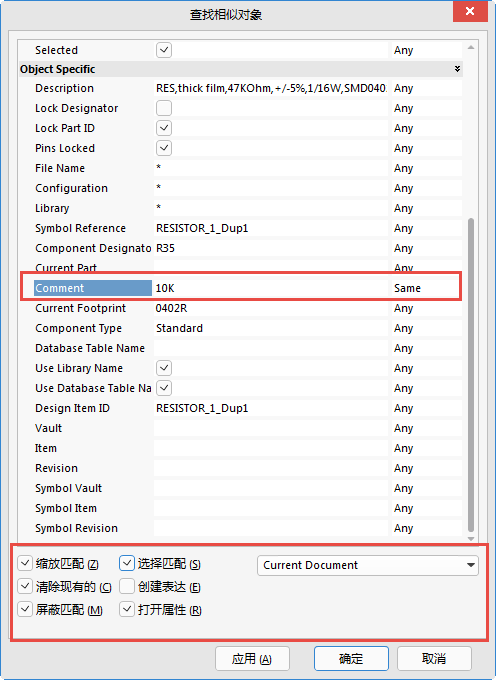

1、單擊選中120W的電阻R22，右鍵選擇執行“查找相似對象”命令，如圖4所示，進入篩選對話框，如圖5所示。
圖4 右鍵選擇執行“查找相似對象”命令
圖5 篩選對話框
① 在“Comment”欄中選擇“Same”，表示120W的電阻適配。
② 對篩選對話框下端的“選擇匹配”進行勾選，此處一定記得要勾選，否則更改不成功。
③ 可以選擇適配文檔。
Current Document：當前原理圖頁。
Open Document：打開的原理圖頁。
Project Documents：工程里面的所有原理圖頁。

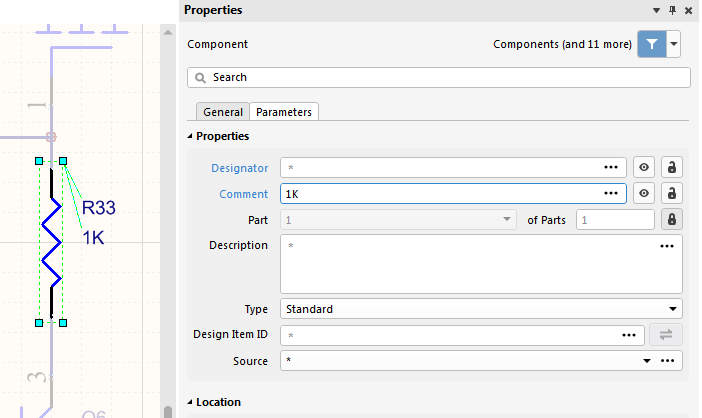

2、適配選中元件后會彈出“Properties”對應屬性窗口，在“Comment”欄中可以全局更改參數值，即可更改成功，如圖6所示。
圖6 阻值更改成功
三、原理圖的跳轉與查找
大面積的原理圖無法直接定位某個元件的位號、網絡標簽所在的位置，可以通過跳轉和查找功能來實現定位查找。
1．跳轉
（1）執行按鍵命令“J”，出現如圖7所示的跳轉菜單，執行命令“跳轉到器件”（快捷鍵“JC”）。
（2）在打開的如圖8所示的對話框中，輸入需要跳轉到的位號名稱，如“R15”，單擊“OK”按鈕，即可完成跳轉。
使用跳轉菜單還能實現其他跳轉。
① 原點：跳轉到原點，一般是原始元件，在左下角。
② 新位置：可以跳轉到X、Y的坐標值處。
③ 位置標志：可以跳轉到標記的地方。
④ 設置位置標志：設置跳轉標記。
2．查找
PCB設計軟件Altium Designer提供類似于Windows的查找功能。按快捷鍵“Ctrl+F”，進入如圖9所示的查找對話框。此查找功能可以對位號、字符、網絡標簽、管腳號進行查找。
圖7 跳轉菜單
圖8 跳轉到元件R15
圖9 查找對話框
（1）查找的文本：輸入需要查找的字符。
（2）圖紙頁面范圍：選擇適配的原理圖文檔，可以選擇當前原理圖頁，也可以選擇整個文檔。
（3）跳至結果：跳轉到查找結果處，此處建議勾選，查到之后直接跳轉到結果處非常方便。
