工程選項包括了：error checking parametersError Reporting，a connectivity Connectivity matrixMatrix，Class Generator，the Comparator setup，ECO generationGeneration，output paths and netlist optionsOptions（輸出路徑和網表），Multi-Channel naming formats，Default Print setups，Search Paths以及任何用戶想制定的工程元素。當編譯工程的時候，Altium Designer將會用到這些設置。
圖9工程選項的設置
當編譯一個工程時，將用到電氣完整性規則來校正設計。當沒有錯誤的時候，重編譯的原理圖設計將被裝載進目標文件。例如通過生成ECOs來產生PCB文件。工程允許比對源文件和目標文件之間存在的差異，并同步更新兩個文件。
所有與工程相關的操作，都可在Project對話框的Options（Project>>Project Options）里設置，如錯誤檢查，文件對比，ECO generation。具體請參看圖9。
工程輸出，例如裝配輸出和報告可以在File菜單選項中設置。用戶也可以在Job Options文件（File>>New>>Output Job File）中設置Job選項。更多關于工程輸出的設置如下所示。
選擇Project>>Project Options，某個工程的選項對話框便會打開

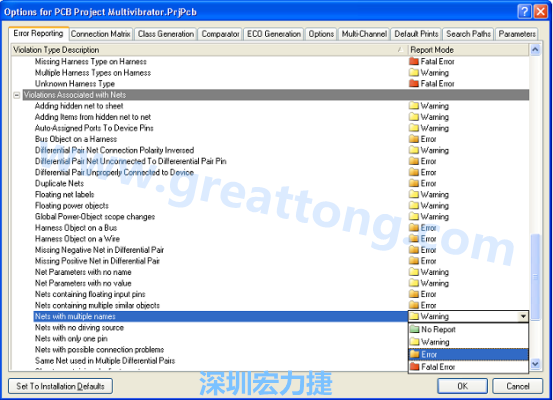

在這個對話框中可以設置任意一個與工程相關的選項。如圖所示為怎樣改變Error Reporting 中各項的報告方式。
檢查原理圖的電氣屬性
在Altium Designer中原理圖圖表不僅僅是簡單的圖，它包括了電路的電氣連接信息。用戶可以運用這些連接信息來校正自己的設計。當編譯工程時，Altium Designer將根據所有對話框中用戶所設置的規則來檢查錯誤。
設置Error Reporting
Error Reporting 用于設置設計草圖檢查。Report Mode設置當前選項提示的錯誤級別。級別分為No Report， Warning， Error， Fatal Error，點擊下拉框選擇即可，如上圖所示。
設置Connection Matrix
Connection Matrix界面顯示了運行錯誤報告時需要設置的電氣連接，如各個引腳之間的連接，可以設置為四種允許類型。如圖所示的矩陣給出了一個原理圖中不同類型連接點的圖形的描繪，并顯示了他們之間的連接是否設置為允許。
如圖10中所示的矩陣圖表，先找出Output Pin，在Output Pin那行中找到Open Collector Pin列，行列相交的小方塊呈橘黃色，這說明在編譯工程時，Output Pin與Open Collector Pin相連接會是產生錯誤的條件。

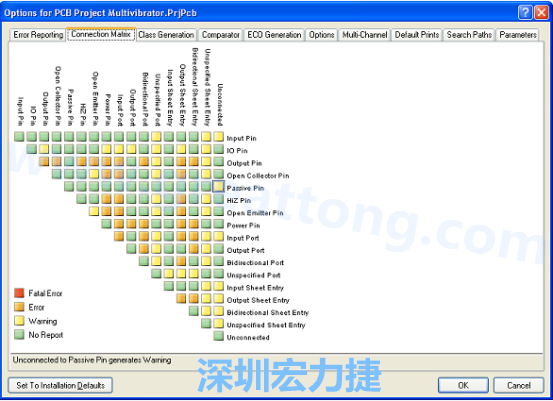

圖10 設置Connection Matrix
用戶可以根據自己的要求設置任意一個類型的錯誤等級，從no report到fatal error均可。右鍵可以通過菜單選項控制整個矩陣。
改變Connection Matrix的設置
點擊Connection Matrix界面
點擊兩種連接類型的交點位置，例如Output Sheet Entry 和 Open Collector Pin的交點位置。
點擊直到改變錯誤等級。
設置Comparator
Comparator界面用于設置工程編譯時，文件之間的差異是被報告還是被忽略。選擇的時候請注意選擇，不要選擇了臨近的選項，例如不要將Extra Component Classes選擇成了Extra Component。

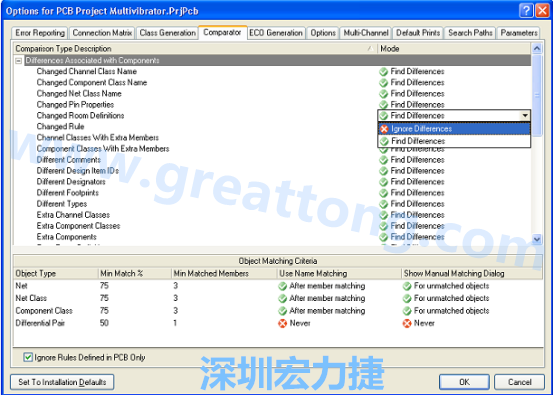

圖11 設置Comparator
點擊comparator界面，在Asscoiated with Component部分找到Changed Room Definitions，Extra Room Definitions和Extra Component Classes選項。
將上述選項的方式通過下拉菜單設置為Ignore Differences，如圖11所示。
現在用戶便可以開始編譯工程并檢查所有錯誤了。
AD PCB設計編譯工程
編譯工程可以檢查設計文件中的設計草圖和電氣規則的錯誤，并提供給用戶一個排除錯誤的環境。我們已經在Project對話框中設置了Error Checking和Connection Matrix選項。
要編譯多頻振蕩器工程，只需選擇Project>>Compile PCB Project。
當工程被編譯后，任何錯誤都將顯示在Messages上，點擊Messages來查看錯誤（View>>Workspace Panels>>System>>Messages）。工程已經編譯完后的文件，在Navigator面板中將和可瀏覽的平衡層次（flattened hierarchy），元器件，網絡表和連接模型一起，被將列出所有對象的連接關系在Navigator中。
如果電路設計的完全正確，Messages中不會顯示任何錯誤。如果報告中顯示有錯誤，則需要檢查電路并糾正確保所有的連線都是正確的。
現在故意在電路中引入一個錯誤，再編譯一次工程。
在設計窗口的頂部點擊激活Multivibrator.SchDoc。
選中R1和Q1的B極之間的連線，點擊DELETE鍵刪除此線。
再一次編譯工程（Project>>Compile PCB Project）來檢查錯誤。
Messages中顯示警告信息，提示用戶電路中存在未連接的引腳。如果Messages窗口沒有彈出，選擇View>>Workspace Panels>>System>>Messages。
雙擊Messages中的錯誤或者警告，編譯錯誤窗口會顯示錯誤的詳細信息。從這個窗口，用戶可以點擊錯誤直接跳轉到原理圖相應的位置去檢查或者改正錯誤。
下面將修正上文所述的原理圖中的錯誤：
1. 點擊激活Multivibrator.SchDoc。
2. 在菜單中選擇Edit>>Undo，或者使用快捷鍵Ctrl+Z，原先被刪除的線將恢復原狀。
3. 檢查Undo操作是否成功，重新編譯工程（Project>>Compile PCB Project）來檢查錯誤。這時Messages中便會顯示沒有錯誤。
4. 在菜單中選擇View>>Fit All Objects，或者使用快捷鍵V，F(xiàn)，來恢復原理圖預覽并保存沒有錯誤的原理圖。
5. 保存工程文件。
現在已經完成了設計并且檢查過了原理圖，可以開始創建PCB了。
