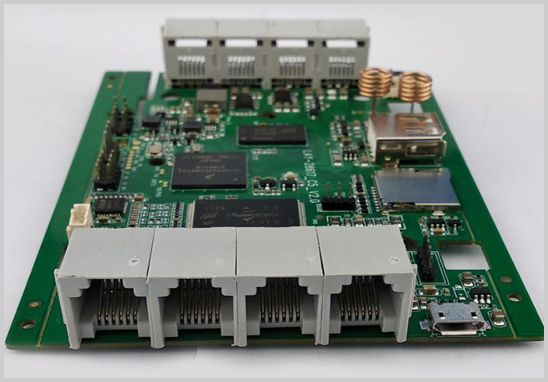

工控設備（工業控制設備）作為自動化生產線、智能機械的“大腦”，其穩定性和可靠性直接影響生產效率。而PCBA作為工控設備的核心載體，從打樣階段就需要嚴格把控質量。作為深耕PCBA代工代料20年的廠家，深圳宏力捷電子結合行業經驗，為您總結工控設備PCBA打樣的5大注意事項，幫您少走彎路！
一、PCB設計：抗干擾和散熱是核心
根據《IPC-2221B電路板設計通用標準》，工控設備PCB設計需重點關注以下問題：
1. 高電流設計：工控設備常需驅動電機、繼電器等高功率負載，需加粗電源線和地線寬度（建議≥50mil），避免因電流過大導致發熱或燒板。
2. 抗干擾設計：工業現場電磁環境復雜，建議采用蛇形走線減少串?dāng)_，關鍵信號線加屏蔽層，并預留濾波電容位置（搜索熱詞：工控電路板抗干擾設計）。
3. 散熱設計：通過仿真軟件優化散熱孔布局，大功率元件下方鋪設散熱銅箔，必要時增加導熱硅膠墊（如3M 8810）。
二、元器件選型：工業級≠能用就行
工控設備需耐受-40℃~85℃溫差、粉塵、震動等惡劣環境，選型時注意：
1. 優先選用工業級元件：如TI、ST等品牌的寬溫芯片（標稱-40℃~125℃），避免消費級元件因溫漂導致參數偏移。
2. 備選元件提前驗證：針對MCU、電源芯片等易缺貨物料，至少準備2家供應商的替代型號，并做兼容性測試（搜索熱詞：工業控制板代工元件采購）。
3. 可追溯性管理：要求供應商提供ROHS、REACH認證及批次號，確保不良品可快速溯源。
三、加工工藝：焊接和防護是關鍵
工控PCBA的加工需比消費電子更嚴苛：
1. 焊接可靠性：采用高錫量焊膏（如千住M705），對BGA、QFN封裝進行X-Ray檢測，杜絕虛焊問題。
2. 三防漆工藝：噴涂改性丙烯酸三防漆（如Humiseal 1B73），防護等級達IPC-CC-830B標準（搜索熱詞：PCBA三防漆工藝要求）。
3. 深度清洗：使用水性清洗劑去除助焊劑殘留，避免潮濕環境下離子遷移導致短路。
四、測試流程：模擬真實環境才能發現問題
工控設備打樣必須通過三類測試：
1. 功能測試（FCT）：通過定制測試治具，模擬設備實際工作場景，驗證所有輸入輸出信號。
2. 高低溫循環測試：-40℃低溫存儲2小時→85℃高溫運行4小時，循環5次，篩選出耐溫性差的元件。
3. EMC測試：至少通過GB/T 17626標準中的靜電放電（4級）和浪涌抗擾度（3級）測試（搜索熱詞：PCBA打樣測試標準）。
五、一致性管控：打樣和量產必須“無縫銜接”
許多客戶反饋“打樣合格，量產翻車”，問題往往出在工藝一致性：
- 工藝文件標準化：從鋼網開口尺寸、貼片壓力到回流焊曲線，打樣階段就需鎖定參數。
- 測試覆蓋率對齊：量產沿用打樣的AOI檢測程式和FCT測試項，避免漏檢。
- 小批量驗證：建議先做50~100pcs的中試批次，驗證供應鏈和工藝穩定性。
結語
工控設備PCBA打樣不僅考驗技術能力，更依賴經驗積累。深圳宏力捷電子作為一站式PCBA服務商，擁有20年工控領域服務經驗，從設計評審、元件采購到全流程測試，為客戶提供“零缺陷”打樣解決方案。如果您正在尋找高可靠性的工控設備代工廠，歡迎聯系我們獲取免費打樣咨詢！
