在電子制造過程中，SMT貼片加工是確保電路板功能穩定的重要環節。然而，虛焊（Cold Solder Joint）問題可能會導致電子設備無法正常工作，甚至引發長期可靠性問題。因此，準確判斷和有效解決SMT加工中的虛焊問題對保證產品質量至關重要。
什么是SMT加工虛焊？
虛焊是指焊點表面看似完好，但內部沒有形成牢固的電氣連接，導致焊點接觸不良或完全斷開。虛焊不僅會導致電子設備出現間歇性故障，還會因?yàn)榄h(huán)境因素（如溫度變化或震動）加劇問題的惡化。虛焊通常表現為焊點未完全熔化、焊料不足或焊點強度不足。
導致虛焊的常見原因
虛焊的產生可能由多個因素導致，常見的原因包括：
1. 焊接溫度不合適：如果焊接溫度過低，焊料不能充分熔化，導致焊點強度不足；反之，過高的溫度可能導致焊料過早氧化，形成虛焊。
2. 焊膏質量問題：低質量或過期的焊膏可能含有過多的雜質或流動性差，導致焊點無法形成可靠的連接。
3. 回流焊接參數設置不當：回流焊過程中，溫度曲線的加熱速率、保溫時間和冷卻時間不合適，都會影響焊料的熔化和凝固效果。
4. 元器件或PCB板污染：元器件引腳或PCB焊盤上有污垢、油脂或氧化物，會阻礙焊料的潤濕和結合，增加虛焊的可能性。
5. 設備精度問題：貼片機、回流焊設備的老化或精度不足，會導致元器件位置偏移或焊接參數不準確，增加虛焊的風險。
判斷SMT加工虛焊的方法
1. 外觀檢查
外觀檢查是最基礎的檢測方法，通常通過顯微鏡或放大鏡觀察焊點的表面形態。正常的焊點應具有光滑、明亮的外觀，且焊點的輪廓應飽滿、平整。如果焊點表面粗糙、暗啞，或存在明顯的裂紋、氣泡等缺陷，可能意味著焊點存在虛焊。
2. X光檢測
對于無法通過肉眼判斷的焊接缺陷，X光檢測是更為精確的手段。X光檢測能夠穿透焊點，觀察焊料內部的連接情況，尤其適用于檢測BGA（球柵陣列）等封裝形式復雜的元器件。X光可以有效識別焊點內部的空洞、焊料不足或焊接不良等問題，確保焊點內部結構的完整性。
3. 電氣測試
通過電氣測試檢查焊點的導通性和電阻值。虛焊通常會表現為電阻值異常或?qū)ㄐ圆环€(wěn)定，因此此類測試能輔助確認焊點是否存在潛在問題。
解決虛焊問題的有效方法
1. 調整焊接參數
針對焊接溫度不合適的情況，應根據焊料的類型、PCB材質和元器件的耐溫性，適當調整回流焊接溫度曲線。通常，可以適當延長保溫時間和調整加熱速率，以確保焊料能夠完全熔化和潤濕元器件引腳。
2. 更換焊接材料
如果發現焊膏質量不佳，應更換更高品質的焊膏。高質量焊膏應具備良好的潤濕性、流動性和較長的使用壽命，避免因焊膏老化或污染導致的虛焊問題。此外，選擇合適的焊料合金成分，如Sn-Ag-Cu合金，可以提升焊接可靠性。
3. 提高生產環境的清潔度
為了避免污染問題，需保持元器件和PCB焊盤表面的清潔。生產車間應控制空氣濕度，并定期對生產設備進行清潔和維護，防止灰塵、油污等雜質附著在PCB或元器件表面。
4. 定期校準和維護設備
對于設備精度問題，建議定期對貼片機、回流焊爐等關鍵設備進行校準和維護，確保設備的精度和穩定性。此外，使用更先進的檢測設備，如在線AOI（自動光學檢測）和X光檢測系統，也可以幫助及早發現和排除潛在的焊接缺陷。
深圳宏力捷的SMT加工優勢
深圳宏力捷電子在SMT貼片加工領域擁有豐富的經驗和先進的設備，能夠?yàn)榭蛻?hù)提供高質量的SMT加工服務，確保每個焊點的質量。以下是宏力捷的核心優勢：

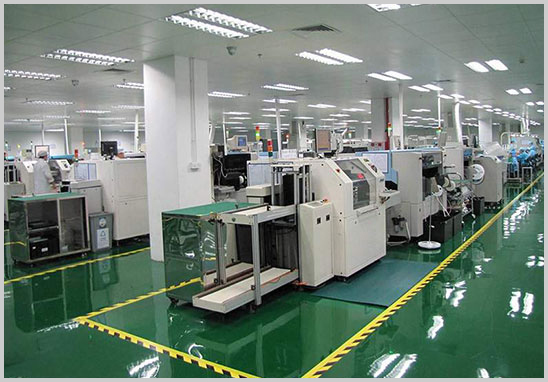

1. 專業的生產設備：宏力捷擁有先進的SMT生產線，包括高速貼片機、精密回流焊爐和在線AOI檢測系統，能夠保證每一個焊點的焊接質量和生產效率。
2. 經驗豐富的技術團隊：宏力捷的工程師團隊具備多年SMT加工經驗，能夠精準調整焊接參數，預防虛焊等常見質量問題。
3. 嚴格的質量控制流程：宏力捷對每一塊PCB板都進行嚴格的外觀檢查和X光檢測，確保焊接質量達到國際標準，避免出現虛焊、冷焊等缺陷。
4. 高效的定制化服務：根據客戶的不同需求，宏力捷能夠靈活調整生產流程和焊接工藝，提供從樣品打樣到批量生產的一站式服務，確保產品能夠快速投入市場。
虛焊是SMT加工中常見但又難以檢測和處理的焊接缺陷之一。通過了解虛焊的成因、掌握有效的判斷方法，并采取適當?shù)慕鉀Q措施，可以有效提升焊接質量，降低返修率。作為專業的SMT加工服務提供商，深圳宏力捷電子憑借先進的設備和豐富的經驗，能夠?yàn)榭蛻?hù)提供高質量的SMT加工服務，確保每一塊電路板都符合最嚴格的質量標準。
