在電子產品制造中，多層PCB（印刷電路板）的設計與生產是不可或缺的關鍵環節。為了提升生產效率、降低成本，并確保最終產品的質量，拼板設計（Panelization）是PCB制造過程中常用的一項技術。拼板設計不僅影響生產效率，還對產品的焊接質量、可測試性和最終組裝有著重要影響。本文將介紹多層PCB電路板拼板設計的規則與技巧。
1. 拼板設計的重要性
拼板設計是將多個單個PCB電路板布局在一塊大板上，以便在生產過程中同時加工多個PCB，從而提高生產效率，降低材料和加工成本。合理的拼板設計可以：
- 提高生產效率：一次處理多塊電路板，節省時間和成本。
- 降低制造成本：通過合理布局減少材料浪費。
- 改善焊接質量：統一的拼板結構有助于減少翹曲和變形，確保焊接均勻性。
- 優化后續工序：便于后續的分板、組裝和測試。
2. 拼板設計的基本規則
a. 拼板尺寸與工藝邊
- 尺寸限制：拼板的尺寸應根據生產設備的實際加工能力進行設計。通常，拼板的最大尺寸由工廠設備的加工范圍決定，常見的拼板尺寸如 250mm x 250mm、300mm x 400mm 等。
- 工藝邊（工藝邊框）：為了便于PCB在自動化設備上進行傳送、焊接和檢測，拼板周?chē)鷳?yīng)預留工藝邊，通常寬度為5mm~10mm。工藝邊上通常布置定位孔、光學標記（Fiducial Mark）等輔助加工標記。
b. 拼板結構類型
- V-Cut 拼板：適用于規則矩形電路板，V-Cut 是在兩塊PCB之間切出V型槽，分板時通過機械折斷來完成。V-Cut 通常只適用于直線型的拼板設計。

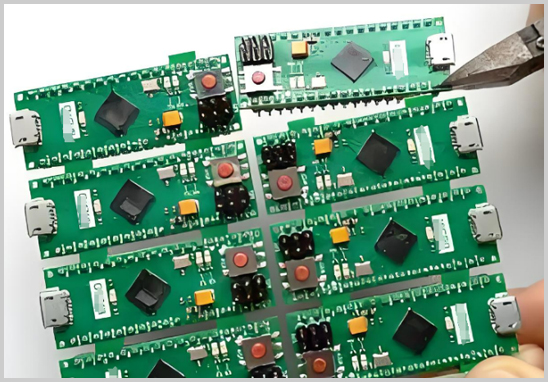

- 槽/橋連接（Tab-Routing）拼板：適用于非規則形狀的PCB，通過在兩塊PCB之間預留一部分材料（橋），在板邊緣切出槽。在后續的分板過程中，可以通過機械或人工切斷這些橋。
- 混合拼板：在一個拼板中，可能包含多種不同形狀、不同尺寸的PCB?；旌掀窗迥茏畲笙薅鹊乩貌牧峡臻g，但設計時需要特別注意不同板間的間距和分板工藝。
c. PCB間距與板邊距
- PCB間距：根據分板方式的不同，PCB之間的間距需合理設置。對于V-Cut拼板，通常間距為0.4mm~0.6mm；而對于Tab-Routing拼板，間距需大于1.6mm，以保證分板后的平整度。
- 板邊距：拼板設計時要考慮到分板后的使用情況，確保PCB邊緣具有足夠的邊距，避免影響后續組裝。
d. Fiducial Mark 的設置
Fiducial Mark 是光學定位標記，幫助貼片機等設備在生產過程中識別PCB位置，確保貼裝精度。通常每塊拼板的對角線位置設置兩個 Fiducial Mark，以提升貼片精度。
3. 多層PCB拼板設計的技巧
a. 優化材料利用率
在拼板設計時，最大限度地利用材料空間是降低成本的關鍵。通過合理布局各個PCB的位置和方向，減少?gòu)U料的產生。此外，可以考慮將相似的PCB設計進行合并拼板，提高生產效率。
b. 考慮熱平衡
在多層PCB拼板中，要注意各個PCB之間的熱平衡問題。由于不同PCB在焊接時的熱量分布不同，可能導致拼板翹曲。設計時應盡量保證每塊PCB的熱分布均勻，或通過在拼板中均勻布置溫度敏感元件來平衡熱量。
c. 處理特殊形狀PCB
對于形狀復雜或異形的PCB，設計拼板時應特別注意其排列方式?？梢允褂?Tab-Routing 拼板方式，通過增加分板時的機械強度來保證分板質量。
d. 預留檢測位置
在拼板設計中，需要為每塊PCB預留必要的檢測點和接口，確保在測試過程中能夠方便地接入測試設備。這些檢測點的設計需考慮到拼板整體的布局，以便后續的測試過程順利進行。
e. 考慮拼板與分板應力
在拼板設計時，要盡量減少拼板和分板過程中的機械應力，避免損壞PCB板或焊點。V-Cut 和 Tab-Routing 的設計應確保分板后 PCB 不會出現裂痕或變形。
4. 總結
多層PCB拼板設計是一項復雜且技術要求較高的工作，需要綜合考慮工藝要求、材料利用率、熱管理以及后續加工步驟等多個因素。通過合理的拼板設計，可以有效提高生產效率、降低成本，同時保證產品質量。對于電子產品制造商來說，掌握拼板設計的規則與技巧，是提升產品競爭力和市場響應速度的關鍵。
