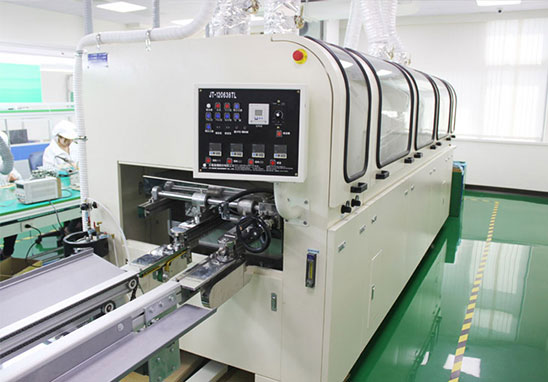

回流焊是一種廣泛應用于電子制造業中的加工技術，用于將電子元器件焊接到印制電路板（PCB）上。與傳統的手工焊接相比，回流焊具有更高的生產效率和更高的焊接質量，因此被廣泛應用于SMT（表面貼裝技術）生產中。然而，回流焊可能會對SMT加工品質產生一些影響，下面將就這些影響進行分析。
1. 溫度梯度引起的PCB變形
回流焊加工需要將PCB暴露在高溫環境中，從而使焊接點與PCB之間的焊接劑熔化，形成牢固的焊點。然而，由于回流焊加工中的溫度梯度較大，即PCB上不同區域的溫度變化較大，這可能會導致PCB發生變形。一旦PCB變形，就可能導致焊接點與PCB之間的連接松動或斷裂，從而影響產品的可靠性。
為了減輕這種影響，制造商通常采用各種方法來改善PCB的熱穩定性，例如增加PCB厚度、改變PCB材料或者采用多層PCB等。
2. 溫度梯度引起的元器件損壞
SMT加工中使用的元器件通常是極小型號的電子元件，這些元器件對溫度變化非常敏感。由于回流焊加工中的溫度梯度較大，如果不采取適當?shù)拇胧?，就可能?dǎo)致元器件損壞。例如，如果將元器件放置在PCB的較高溫度區域，可能會導致元器件的塑料外殼熔化，從而損壞元器件的內部電路。
為了減輕這種影響，制造商通常會采取各種措施，例如將元器件放置在溫度較低的區域或者使用更耐高溫的元器件。
3. 回流焊過程中的氧化
在回流焊加工過程中，焊接劑可能會被氧化，從而形成金屬氧化物，這可能會導致焊點與PCB之間的連接松動或斷裂。此外，由于氧化的存在，焊點的可靠性可能會受到影響，從而降低整體產品的質量。
為了減輕這種影響，制造商通常會采用各種方法來控制。深圳宏力捷電子是專業PCBA代工代料廠家，可提供從上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
